Đặc điểm cấu tạo của cửa sổ lùa 2 cánh hệ 55 ảnh hưởng đến công thức trừ

Hiểu rõ cấu tạo hệ cửa là yếu tố thiết yếu khi áp dụng cách trừ cửa sổ lùa 2 cánh hệ 55. Các chi tiết như độ dày profile, kích thước khung bao, vị trí ray và khe hở đều quyết định độ chính xác kích thước thực tế khi thi công.

Kích thước thanh profile và khung bao hệ 55

Cửa sổ lùa hệ 55 sử dụng thanh profile nhôm dày từ 1.2 đến 1.4 mm, rộng 55 mm, kèm gioăng kép EPDM và phụ kiện KinLong tiêu chuẩn. Kích thước của khung bao thường là 55×50 mm, trong đó phần khung đứng rộng khoảng 47–55 mm. Khi tính kích thước lọt lòng khung bao, người thi công phải trừ đúng độ dày profile, đồng thời đảm bảo khe hở kỹ thuật giữa cánh và khung khoảng 6–9 mm để cửa lùa mượt mà và kín khít đúng như công thức trừ cửa sổ lùa hệ 55 tiêu chuẩn thiết kế.

Vị trí ray trượt và ảnh hưởng đến chiều cao cánh

Cửa sổ lùa hệ 55 sử dụng ray đôi hoặc ray âm sàn tùy yêu cầu công trình. Chiều cao ray trượt (thường từ 30 đến 35 mm) ảnh hưởng trực tiếp đến công thức tính chiều cao cánh. Theo tiêu chuẩn chung, phải trừ từ ô chờ chiều cao theo công thức H – 78 mm nếu dùng ray âm hoặc ray chìm sàn, giúp cửa khép chuẩn sau khi lắp đặt.

Thiết kế hai cánh lùa đối nhau - chồng mí và khe hở

Thiết kế cửa lùa hai cánh hệ 55 thường yêu cầu mỗi cánh lùa trượt vào mép nhau. Khi trừ kích thước cánh cần trừ thêm khe hở khe giữa cánh khoảng 9 mm để đảm bảo không cọ xát khi đóng mở. Chính vì vậy công thức tính chiều ngang mỗi cánh là (W – 9 mm) ÷ 2. Nếu không trừ đúng phần chồng mí, cửa sẽ không chạy đều hoặc hở khe nơi chồng cánh.

Phụ kiện kính và gioăng cao su

Công thức trừ kích thước cánh không bao gồm độ dày của kính và gioăng cao su. Kính cường lực cho cửa sổ lùa thường dày từ 8 đến 12 mm. Người đo trừ cần trừ tiếp để kích thước kính phù hợp phần khung cánh (thường là kích thước cánh khoảng 143 mm cho tổng kính hai bên và gioăng) nhằm đảm bảo vừa khung vừa kín khít đường kính khi lắp đặt.

Việc hiểu đúng cấu tạo cửa sổ lùa hệ 55 gồm thanh profile, ray trượt, khe hở và phụ kiện kính/gioăng… là điều quan trọng để áp dụng cách trừ cửa sổ lùa 2 cánh hệ 55 một cách chính xác. Khi nắm vững cơ cấu này, bạn sẽ dễ dàng áp dụng công thức trừ chiều ngang, chiều cao cánh chính xác, tránh sai sót trong thi công và tăng tính thẩm mỹ, vận hành cửa.

Công thức chuẩn cách trừ cửa sổ lùa 2 cánh hệ 55

Khoảng cách chính xác của từng bộ phận là nền tảng giúp cửa lùa vận hành êm ái và đóng kín như thiết kế. Việc nắm rõ cách trừ cửa sổ lùa 2 cánh hệ 55 giúp thợ nhôm và kỹ thuật viên tránh lỗi từ khâu đo ban đầu, đảm bảo chất lượng hoàn thiện cao và giảm lãng phí vật tư. Dưới đây là công thức chuẩn, trải qua kiểm nghiệm thực tế và áp dụng phổ biến tại nhiều đơn vị thi công chuyên nghiệp.

Chiều ngang mỗi cánh

Chiều ngang mỗi cánh cửa sổ lùa 2 cánh hệ 55 được tính không theo công thức chia đều ô chờ mà phải trừ một khoảng kỹ thuật cố định:

Chiều ngang cánh = (Chiều ngang ô cửa – 9 mm) ÷ 2

Con số 9 mm gồm 6 mm khe giữa hai cánh và 3 mm khe giữa cánh với khung bao, nhằm đảm bảo cửa lùa trượt nhẹ, không bị cấn, không hở ánh sáng khi đóng.

Chiều cao cánh cửa

Chiều cao được trừ dựa vào hệ ray trượt: nếu sử dụng ray tiêu chuẩn (âm hoặc nổi), cần thực hiện:

Chiều cao cánh = Chiều cao ô cửa – 78 mm

Con số 78 mm bao gồm phần ray trượt trên-dưới và khe hở kỹ thuật để tránh kẹt khi đóng mở. Với dòng hệ 55, đây là công thức trừ cửa sổ lùa hệ 55 đã được cập nhật theo đúng tiêu chuẩn sản xuất và thi công hiện nay.

Bảng tổng hợp công thức

Lưu ý: Các con số trên giúp đảm bảo cánh cửa lùa không bị vật lý cấn vào khung hay khe giữa hai cánh đủ nhỏ để ngăn gió lùa. Đây là công thức trừ cửa sổ lùa hệ 55 chuẩn cho cửa 2 cánh theo hệ biết trước kích thước.

Hiểu rõ cấu tạo và áp dụng chính xác cách trừ cửa sổ lùa 2 cánh hệ 55 sẽ giúp bạn sản xuất và thi công bộ cửa khung chắc chắn, kín khít và vận hành mượt. Thiếu độ hở dù chỉ vài mili‑mét có thể khiến cửa cấn ray hoặc hở khe sáng, ảnh hưởng thẩm mỹ và chức năng. Công thức trên đã được tinh chỉnh thực tiễn để giúp thợ thi công nhanh và tránh sai sót khi đo – cắt – lắp hoàn thiện.

Những sai lầm phổ biến khi trừ cửa sổ lùa hệ 55 và cách khắc phục

Đối với kỹ thuật viên và thợ nhôm kính, việc tính sai kích thước trong cách trừ cửa sổ lùa 2 cánh hệ 55 là nguyên nhân chính gây ra nhiều lỗi từ lúc thi công đến khi sử dụng thực tế. Dưới đây là các lỗi phổ biến cùng giải pháp hiệu quả:

Sai sót do nhầm hệ hoặc áp dụng công thức không phù hợp

Không ít người nhân công hoặc thiết kế mới phụ thuộc nhanh vào kinh nghiệm mà áp dụng công thức trừ cánh cho hệ cửa khác (như hệ 63, 93). Điều này dẫn đến sai số ngay từ khâu tính chiều rộng và chiều cao cánh.

Giải pháp: Phải xác minh rõ loại hệ nhôm đang sử dụng, sau đó áp dụng công thức chuẩn dựa trên thông số kỹ thuật của hệ 55 - tương đương với công thức trừ cửa sổ lùa hệ 55 đã được khuyến nghị bởi các đơn vị uy tín.

Không trừ chính xác khe hở kỹ thuật giữa cánh và khung bao

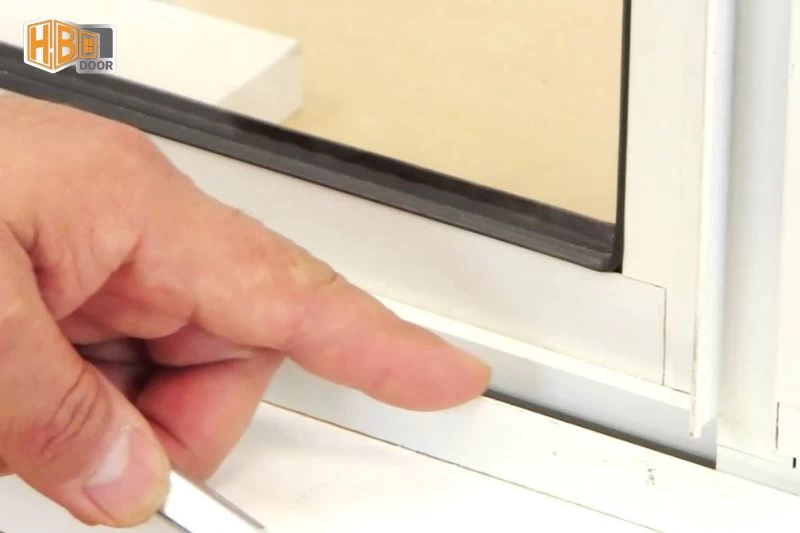

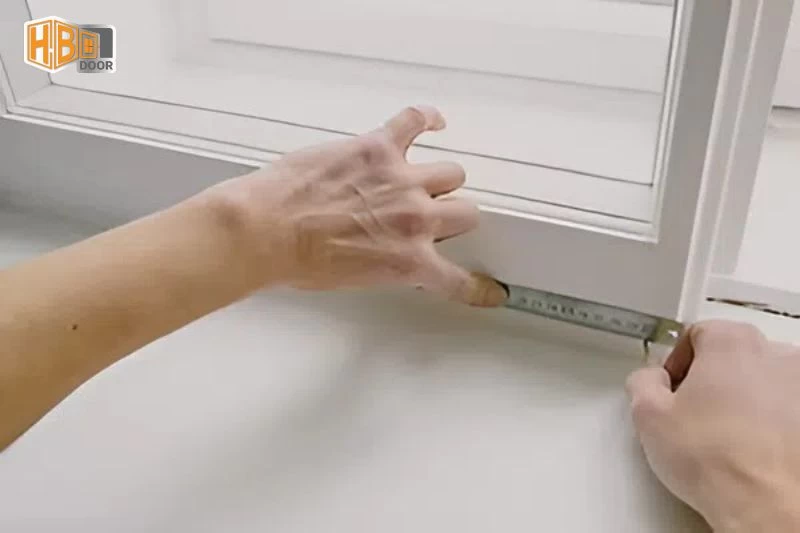

Cửa lùa 2 cánh cần khe hở giữa cánh từ 8–10 mm và mỗi bên cánh cách khung khoảng 2–3 mm để đảm bảo vận hành trơn tru. Nếu bỏ qua, hai cánh dễ va chạm, gây tiếng kêu hoặc bị vênh khung.

Giải pháp: Trừ chiều ngang đúng theo công thức: (ô cửa – 9mm) ÷ 2.

Không tính đến chiều cao ray trượt

Loại ray (âm, nổi, đơn hoặc đôi) có chiều cao khác nhau ảnh hưởng trực tiếp đến kích thước chiều cao cánh. Nếu chỉ trừ chung 78 mm mà không xác định rõ loại ray, cánh có thể bị quá ngắn hoặc không vừa ray.

Giải pháp: Xác định trước ray sẽ dùng, đo chiều cao ray thực tế và trừ chính xác theo luật thông số như 78mm (ray tiêu chuẩn) hoặc điều chỉnh theo thành phần thực tế tại công trình - tránh sai lầm khi thực hiện cách trừ cửa sổ lùa hệ 55.

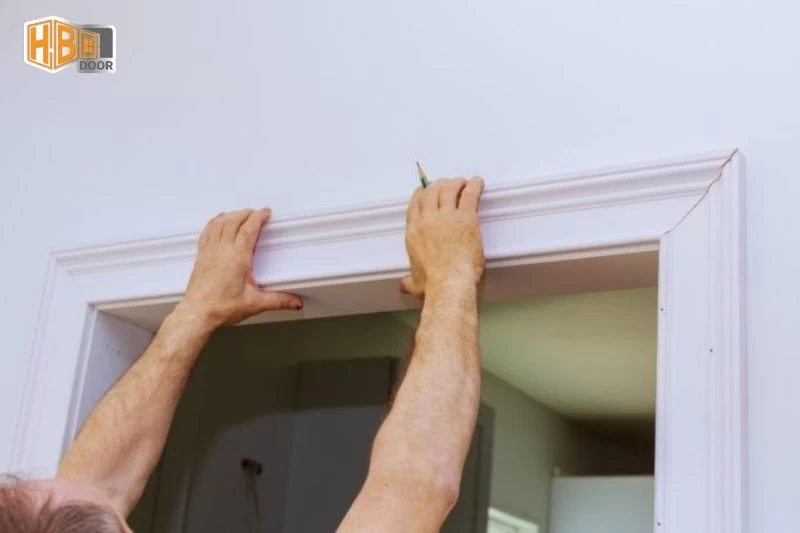

Sai số do không đo ô chờ thực tế tại hiện trường

Một lỗi phổ biến khác là sử dụng bản vẽ xây dựng mà quên kiểm tra hiện trạng ô chờ tại công trình, nơi có thể bị lệch, không vuông hoặc sàn chưa hoàn thiện.

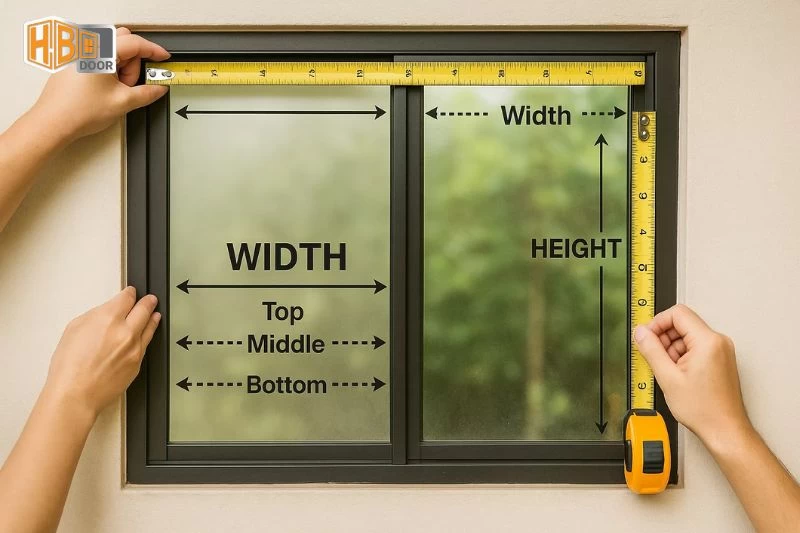

Giải pháp: Luôn đo ít nhất ba điểm mỗi chiều (trên, giữa, dưới – trái, giữa, phải). Lấy số đo nhỏ nhất làm tham chiếu chính xác để tránh sai lệch dù nhỏ.

Không trừ bổ sung cho kính, gioăng hoặc nẹp kính hệ vát cạnh

Khi trừ kích thước cánh, nhiều trường hợp quên tính đến phần gioăng, độ dày nẹp kính dẫn đến nước mưa lọt vào hoặc kính bị rung khi lắp động.

Giải pháp: Trừ thêm 40mm tổng hai chiều theo thông số nẹp kính (mỗi bên khoảng 18–20mm và 2mm khe gió). Ví dụ: lọt kính ngang = lọt lòng cánh – 40mm.

Không kiểm tra phụ kiện đồng bộ trước khi trừ

Sai sót xảy ra khi tổ hợp ray, bánh xe, bản lề và khóa không đồng bộ. Dù kích thước cánh đúng công thức, nhưng khi lắp phụ kiện mismatch, cửa sẽ mòn nhanh, va chạm hoặc hỏng ray.

Giải pháp: Trước khi cắt nhôm, hãy kiểm tra phụ kiện theo hệ ‘55’ thực tế đang sử dụng, dùng đúng mã phụ kiện phù hợp kích thước bộ cửa để khắc phục trước khi sản xuất hàng loạt.

Kết luận

Việc nắm vững cách trừ cửa sổ lùa 2 cánh hệ 55 không chỉ giúp đảm bảo tính thẩm mỹ và độ kín khít cho bộ cửa mà còn góp phần tiết kiệm chi phí thi công và tránh phát sinh hậu kỳ. Dù là thợ nhôm lâu năm hay kỹ sư thiết kế mới vào nghề, việc cập nhật kiến thức, tiêu chuẩn đo đạc và học hỏi từ các lỗi phổ biến luôn là điều cần thiết. HBO Door hy vọng bài viết này sẽ là tài liệu tham khảo hữu ích giúp bạn nâng cao hiệu quả công việc và tạo ra những sản phẩm chất lượng hơn mỗi ngày.
