Cách trừ cửa lùa hệ 55 theo từng cấu kiện

Hiểu đúng và áp dụng chính xác cách trừ cửa lùa hệ 55 là yếu tố then chốt để đảm bảo cửa vận hành êm, khít kín và bền lâu trong quá trình sử dụng. Dưới đây là hướng dẫn chi tiết cách trừ từng phần cấu kiện chính, ứng dụng cho cả cửa đi lùa và cửa sổ lùa hệ 55.

Cách trừ khung bao cửa lùa hệ 55

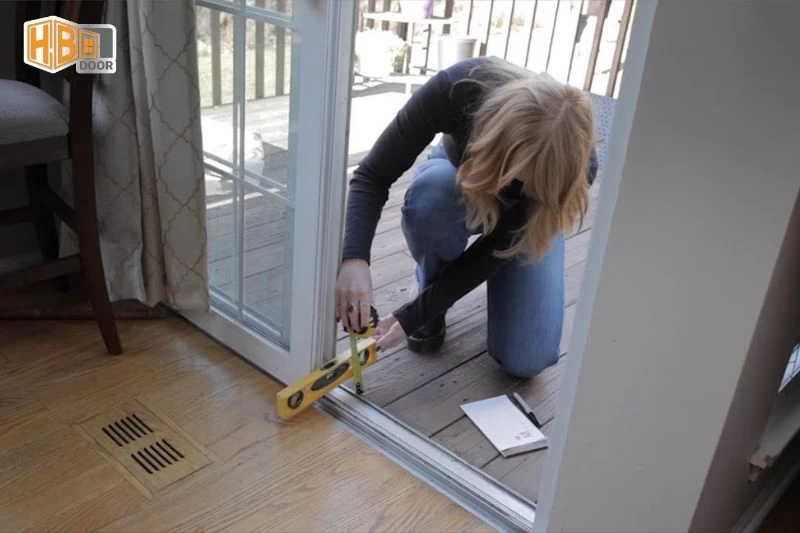

Việc trừ kích thước khung bao luôn bắt đầu từ việc đo lọt lòng ô chờ. Với ô chờ đã hoàn thiện thẳng và vuông, kích thước khung bao sẽ được trừ theo chuẩn kỹ thuật, nhằm tạo khoảng hở lắp đặt, tránh chạm mép hoặc nứt bề mặt tường.

Nếu sử dụng ray nổi, nên trừ tổng cộng 4mm cho chiều ngang và 10–12mm cho chiều cao để có đủ không gian đặt khung dưới sàn. Trong trường hợp dùng ray âm, cần tăng trừ chiều sâu để phù hợp với độ chìm của ray, đồng thời kiểm tra sàn có yêu cầu khoét hay không.

Khoảng hở kỹ thuật được khuyến nghị như sau:

• Mép trái/phải khung bao: mỗi bên 2mm.

• Đỉnh trên khung: 5 đến 6mm (đủ để điều chỉnh cánh).

• Phần dưới: 6 đến 10mm tùy ray.

Những con số trên được nhiều đơn vị thi công sử dụng thực tế trong công thức trừ cửa lùa hệ 55 PMA, đảm bảo an toàn và dễ thao tác.

Cách trừ cánh cửa lùa hệ 55

Kích thước cánh luôn được tính dựa vào lọt lòng khung bao, không phải ô chờ. Độ cao và rộng của cánh còn phụ thuộc vào số ray và thiết kế cửa.

• Với hệ cửa một ray trượt một cánh, chiều rộng cánh = chiều rộng lọt lòng – 30mm.

• Nếu là hai ray và hai cánh, mỗi cánh thường tính = (lọt lòng – 20mm) chia đôi.

• Với cửa ba ray, có thể cộng thêm 10 đến 13mm mỗi cánh để đảm bảo độ chồng khít, tránh ánh sáng lọt qua khe giữa.

Phần chiều cao của cánh thường trừ từ 75 đến 80mm so với chiều cao lọt lòng khung bao, bao gồm cả phần lọt ray trên và ray dưới. Đây là cách áp dụng chuẩn theo cách trừ cửa lùa Xingfa hệ 55, một thương hiệu phổ biến tại Việt Nam.

Cần lưu ý:

• Nếu có chồng cánh, đảm bảo chồng tối thiểu 8 đến 12mm để đảm bảo kín gió và ngăn bụi.

• Không nên để chồng quá dày gây nặng nề, ảnh hưởng thẩm mỹ.

• Các loại trừ cửa lùa 55 dùng ray nhôm đôi phải kiểm tra kỹ từng vị trí giao nhau của cánh để căn chỉnh vừa khít.

Cách trừ ray trượt và nẹp chặn

• Ray sàn của hệ cửa lùa 55 thường cao từ 30–35mm. Nếu sử dụng ray âm, phải khoét sàn trước khi lắp đặt. Độ khoét cần đủ sâu để ray âm không lồi lên khỏi sàn, đồng thời tạo độ nghiêng thoát nước nếu là cửa đi ra ban công.

• Ray trên thường cao khoảng 45mm. Khi lắp, nên tính thêm khoảng hở 5mm giữa đỉnh cánh và ray để đảm bảo chuyển động trơn tru, không bị kẹt vào trần hoặc khung bao trên.

Trường hợp sử dụng nẹp chặn dưới hoặc trên, khoảng hở giữa mép cánh và sàn nên duy trì ở mức 6 đến 8mm. Điều này không chỉ đảm bảo cánh trượt nhẹ mà còn giúp xử lý tốt phần nẹp chặn, chống bụi hoặc gió lọt.

Toàn bộ phần trình bày trên đã giúp làm rõ cách trừ cửa lùa hệ 55 theo từng bộ phận: khung bao, cánh, ray và nẹp. Nếu bạn đang làm việc với hệ nhôm Xingfa, PMA hay bất kỳ thương hiệu nào có thông số tương đương, việc áp dụng đúng công thức trừ cửa lùa hệ 55 sẽ là yếu tố quyết định chất lượng sau cùng của công trình.

Những sai lầm thường gặp khi trừ cửa lùa hệ 55

Trong quá trình thiết kế và thi công, việc tính toán sai kích thước là nguyên nhân hàng đầu khiến cửa hoạt động kém hiệu quả hoặc phải gia công lại từ đầu. Với dòng cửa trượt phổ biến như cửa lùa hệ 55 vát cạnh, những sai sót trong quá trình trừ kích thước không chỉ ảnh hưởng đến chất lượng lắp đặt mà còn làm phát sinh chi phí và kéo dài tiến độ. Bài viết này sẽ chỉ ra những sai lầm thường gặp nhất khi áp dụng công thức trừ cửa lùa hệ 55 vát cạnh và đề xuất cách khắc phục chính xác từ kinh nghiệm thực tế.

Hiểu sai về bản chất cấu tạo cửa lùa hệ 55 vát cạnh

Một trong những nguyên nhân khiến công thức trừ cửa lùa hệ 55 vát cạnh dễ bị nhầm lẫn là do chưa nắm rõ cấu tạo đặc thù của hệ này. Hệ nhôm 55 thường dùng profile nhôm có độ dày trung bình khoảng 1.2 mm, được vát 45 độ tại góc tiếp nối, dùng để ghép vuông góc giữa khung và cánh. Đặc điểm vát cạnh này tạo nên khe hở nhỏ tại góc lắp ghép nếu không tính đúng kích thước.

Một số thợ kỹ thuật có kinh nghiệm hệ mở quay khi chuyển sang làm cửa lùa hệ 55 vát cạnh dễ áp dụng nhầm công thức trừ của hệ 55 thẳng hoặc hệ 93, từ đó khiến cửa không ăn khớp ray hoặc không có độ âm cánh phù hợp. Việc hiểu sai cấu tạo cơ bản này khiến bước trừ kích thước trở nên cảm tính và lệch chuẩn kỹ thuật.

Cách khắc phục: Trước khi thực hiện tính toán, cần phân biệt rõ hệ vát cạnh với hệ thẳng. Với hệ 55 vát cạnh, cần tính đến độ vát ở 4 góc, khe hở ray, nẹp che kính và độ ăn khớp giữa cánh với khung bao theo đúng bản vẽ kỹ thuật của nhà sản xuất profile.

Áp dụng công thức trừ cửa lùa hệ 55 vát cạnh không theo ray thực tế

Một lỗi phổ biến là dùng công thức trừ theo kinh nghiệm cũ, không đối chiếu với kích thước ray đang sử dụng. Ví dụ, ray đôi cao 36 mm sẽ khác với ray cao 40 mm, ảnh hưởng đến chiều cao cánh trừ. Ngoài ra, khi dùng ray đơn hay ray nổi âm sàn, mỗi loại ray đều có yêu cầu trừ khác nhau nhưng lại thường bị bỏ qua.

Một số thợ sử dụng công thức mặc định là:

• Chiều ngang cánh = phủ bì cửa chia đôi – 7 mm

• Chiều cao cánh = phủ bì cửa – 35 mm

Tuy nhiên, các thông số này chỉ đúng với ray phổ thông nhất. Khi thay đổi hệ ray hoặc sử dụng phụ kiện trượt khác, công thức trên cần hiệu chỉnh.

Cách khắc phục: Luôn kiểm tra đúng loại ray và phụ kiện sử dụng trước khi áp dụng công thức trừ cửa lùa hệ 55 vát cạnh. Nếu dùng ray khác chuẩn thông dụng, cần điều chỉnh lại phần trừ chiều cao phù hợp với từng sản phẩm cụ thể.

Không tính đến khe hở tiêu chuẩn khi trừ kích thước

Nhiều thợ bỏ qua yếu tố khe hở giữa hai cánh, giữa cánh và khung bao, hoặc giữa cánh và ray, khiến cửa sau khi lắp vào bị cọ xát, khó trượt hoặc bị hở ánh sáng – gió – bụi. Khe hở tiêu chuẩn cho cửa lùa hệ 55 vát cạnh thường dao động từ 2 mm đến 5 mm tùy khu vực và loại cửa (cửa đi hay cửa sổ).

Nếu tính sai khe hở này, sẽ dẫn đến tình trạng hoặc cửa bị kẹt, hoặc cửa bị hở rộng. Đặc biệt là ở khu vực miền Trung – Tây Nguyên có gió mạnh, khe hở không đúng sẽ gây lọt gió, rít ray hoặc xệ cánh sau vài tháng sử dụng.

Cách khắc phục: Khi trừ cửa lùa hệ 55 vát cạnh, phải tính chính xác khe hở cho từng bên. Ví dụ, khe giữa 2 cánh là 4 mm thì mỗi bên nên trừ 2 mm. Tương tự, khe giữa cánh và khung trên dưới nên có độ thoáng hợp lý (tối thiểu 2 mm) để đảm bảo trượt mượt và không xước ray.

Không kiểm tra độ âm ray và âm sàn trước khi trừ

Cửa lùa hệ 55 vát cạnh có thể dùng ray nổi hoặc ray âm. Với mỗi loại ray, độ cao ray sẽ ảnh hưởng trực tiếp đến cách trừ chiều cao cánh. Nếu không xác định trước yêu cầu thi công âm sàn, việc trừ sai kích thước có thể khiến ray trồi lên mặt sàn gây mất thẩm mỹ và nguy hiểm khi sử dụng.

Một số công trình nhà phố hiện đại yêu cầu cửa trượt không ray nổi, nhưng thợ lại thi công ray nổi cao 3 cm khiến bị vướng chân hoặc không đóng khít cửa. Ngược lại, nếu trừ theo ray âm mà công trình không chừa sàn đủ độ sâu thì cánh cửa sẽ bị chạm sàn hoặc ray bị lộ.

Cách khắc phục: Xác định rõ phương án thi công ray (âm hay nổi), đo kỹ độ sâu sàn được chừa ray trước khi tính chiều cao cánh. Chỉ áp dụng công thức trừ cửa lùa hệ 55 vát cạnh sau khi xác minh đúng hiện trạng sàn và loại ray cụ thể.

Không đối chiếu bản vẽ kỹ thuật của hệ nhôm

Một sai lầm khá nghiêm trọng nhưng thường bị xem nhẹ là không tham chiếu bản vẽ profile hệ 55. Mỗi nhà sản xuất profile nhôm như Xingfa, PMA, Đông Á, Roto... sẽ có độ dày nhôm, kích thước rãnh ray, nẹp, đố đứng và nẹp kính khác nhau. Nếu chỉ áp dụng công thức cứng nhắc mà không điều chỉnh theo profile cụ thể thì kích thước cửa sẽ không chính xác.

Cách khắc phục: Luôn lấy bản vẽ kỹ thuật của profile nhôm làm chuẩn để xác định các thông số trừ. Với hệ 55 vát cạnh, cần xác định rõ kích thước mặt cắt khung bao, kích thước cánh, chiều sâu ray, vị trí nẹp kính để tính toán đúng tỷ lệ.

Lưu ý khi trừ cửa lùa hệ 55

Trong thi công cửa lùa nhôm hệ 55, bước trừ kích thước luôn giữ vai trò tối quan trọng. Đây là công đoạn quyết định đến độ kín khít, khả năng vận hành trơn tru cũng như tính thẩm mỹ cuối cùng của bộ cửa. Tuy nhiên, do mỗi đơn vị sản xuất có quy trình riêng, nên việc nắm vững các lưu ý kỹ thuật khi trừ cửa lùa hệ 55 sẽ giúp giảm thiểu rủi ro sai số, hạn chế phát sinh khi lắp đặt thực tế.

Cần xác định chính xác hệ ray và loại bánh xe sử dụng

Một trong những yếu tố cần đặc biệt chú ý là chủng loại ray và bánh xe. Với cửa lùa hệ 55, có thể sử dụng ray đôi hoặc ray đơn, ray nhôm hoặc ray inox âm sàn tùy vị trí lắp đặt. Mỗi loại ray có cao độ khác nhau, ảnh hưởng trực tiếp đến chiều cao cần trừ. Ví dụ, nếu dùng ray âm sàn bằng inox, thông thường sẽ phải trừ sâu hơn từ 10 đến 15mm so với ray nổi thông thường. Nếu không làm rõ điều này từ đầu, thợ sản xuất dễ bị nhầm dẫn tới cửa bị hở chân hoặc không đóng kín được.

Chiều dày hệ nhôm và độ chồng mí giữa các cánh

Cửa lùa nhôm Xingfa hệ 55 thường có độ dày tiêu chuẩn khoảng 1.2mm đến 1.4mm. Tuy nhiên, bản thân độ rộng khung bao và cánh cũng ảnh hưởng đến số đo trừ. Ví dụ, với hệ 55 sử dụng khung bao 40x76mm và cánh lùa 39x93mm, cần tính chính xác phần chồng mí giữa các cánh, thông thường từ 24 đến 32mm, để đảm bảo cánh không bị hở ánh sáng khi đóng. Nếu tính sai phần mí này, cửa có thể bị vênh hoặc không đồng đều khe hở.

Sai số đo lường tại công trình

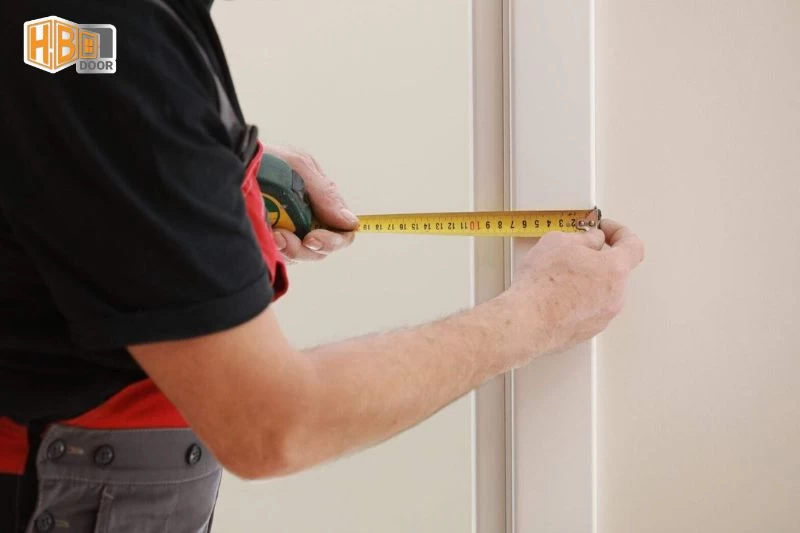

Một vấn đề phổ biến là số đo tại công trình thường không hoàn toàn chính xác do tường bị nghiêng, đá chân chưa hoàn thiện, hoặc sàn chưa đủ độ cứng. Do đó, không nên lấy số đo từ bản vẽ kiến trúc mà phải đo trực tiếp bằng thước laser hoặc thước cuộn tại hiện trường, đo ít nhất 3 điểm mỗi chiều để lấy số trung bình. Đây là bước bắt buộc nhằm tránh việc cắt nhôm theo kích thước sai, gây lãng phí và phải thi công lại.

Ảnh hưởng từ gioăng, phụ kiện, kính

Gioăng cao su định hình thường có độ đàn hồi, nên khi trừ kích thước cửa lùa hệ 55, phải tính phần ép gioăng khi đóng. Nếu dùng kính dày từ 8mm đến 10mm, cần cộng thêm độ hở cho khe kính trong khung cánh để dễ tra keo và lắp đặt gioăng. Ngoài ra, một số tay nắm âm, khóa bán nguyệt hay khóa lùa đa điểm cũng yêu cầu trừ thêm phần rãnh, nếu không cửa sẽ không lắp vừa phụ kiện hoặc phải cắt khoét lại gây mất thẩm mỹ.

Không gian sử dụng thực tế

Cuối cùng, một lưu ý thường bị bỏ qua là đặc điểm không gian sử dụng. Với cửa lùa lắp trong phòng ngủ, phòng khách hoặc lô gia chung cư, cần đảm bảo cửa sau khi đóng không gây cấn rèm, không đụng sàn gỗ hoặc thảm trải. Đặc biệt, nếu cửa lùa có ray âm, phải đảm bảo lớp nền được đục sẵn đúng độ sâu trước khi trừ chiều cao tổng thể. Bỏ qua yếu tố này sẽ khiến phải cắt ngắn cánh hoặc thay đổi phương án ray, phát sinh nhiều công đoạn phụ tốn thời gian.

Kết luận

Trên đây là hướng dẫn chi tiết cách trừ cửa lùa hệ 55 theo đúng tiêu chuẩn kỹ thuật mà bất kỳ thợ nhôm nào cũng cần nắm vững. Thay vì ước lượng cảm tính, hãy áp dụng công thức trừ đo chính xác để đảm bảo độ kín khít, độ bền và tính thẩm mỹ cho công trình. Đừng quên theo dõi HBO Door để cập nhật thêm nhiều kiến thức kỹ thuật chuyên sâu và thực tế.
